НАЦИОНАЛЬНЫЙ МЕДИЦИНСКИЙ ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР. Автоматизация сетевых насосов

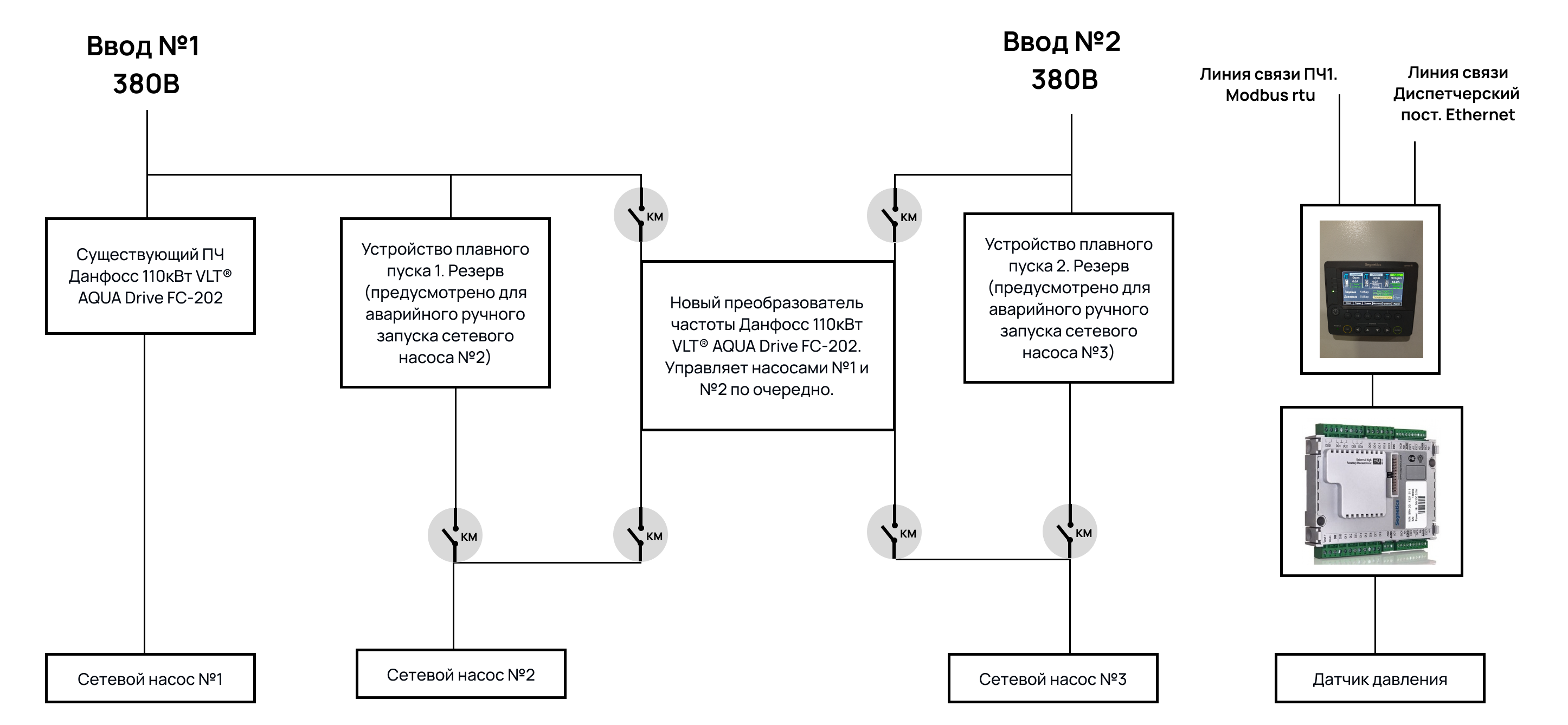

Внедрение второго преобразователя частоты позволило избежать гидроударов и добиться оптимальных режимов работы насосных агрегатов №2, №3

Внедрение автоматизации насосной станции на базе плк SMH4 позволило решить ряд задач:

1. Выравнивание часов наработки насосных агрегатов. Алгоритм обеспечивает ротацию насосов один раз в 4-ро суток (интервал настраиваемый)
2. Аварийный резерв. В нормальном режиме работы – работает один насос. При обнаружении неисправности работающего насоса, работающий насос отключается и в работу автоматически вводится резервный насос
3. Каскадный контроллер. Алгоритмом предусмотрен плавный ввод в работу воторого насоса при недостачи производительности работающего насоса.
4. Архив сообщений. Тренды изменений давлений в сети. Тренды производительности насосов.
5. Передача информации о состоянии системы, а так же корректировка основных уставок с удаленного пульта диспетчера

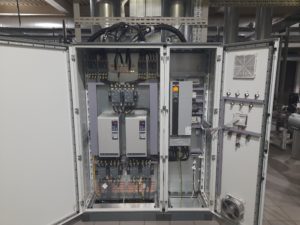

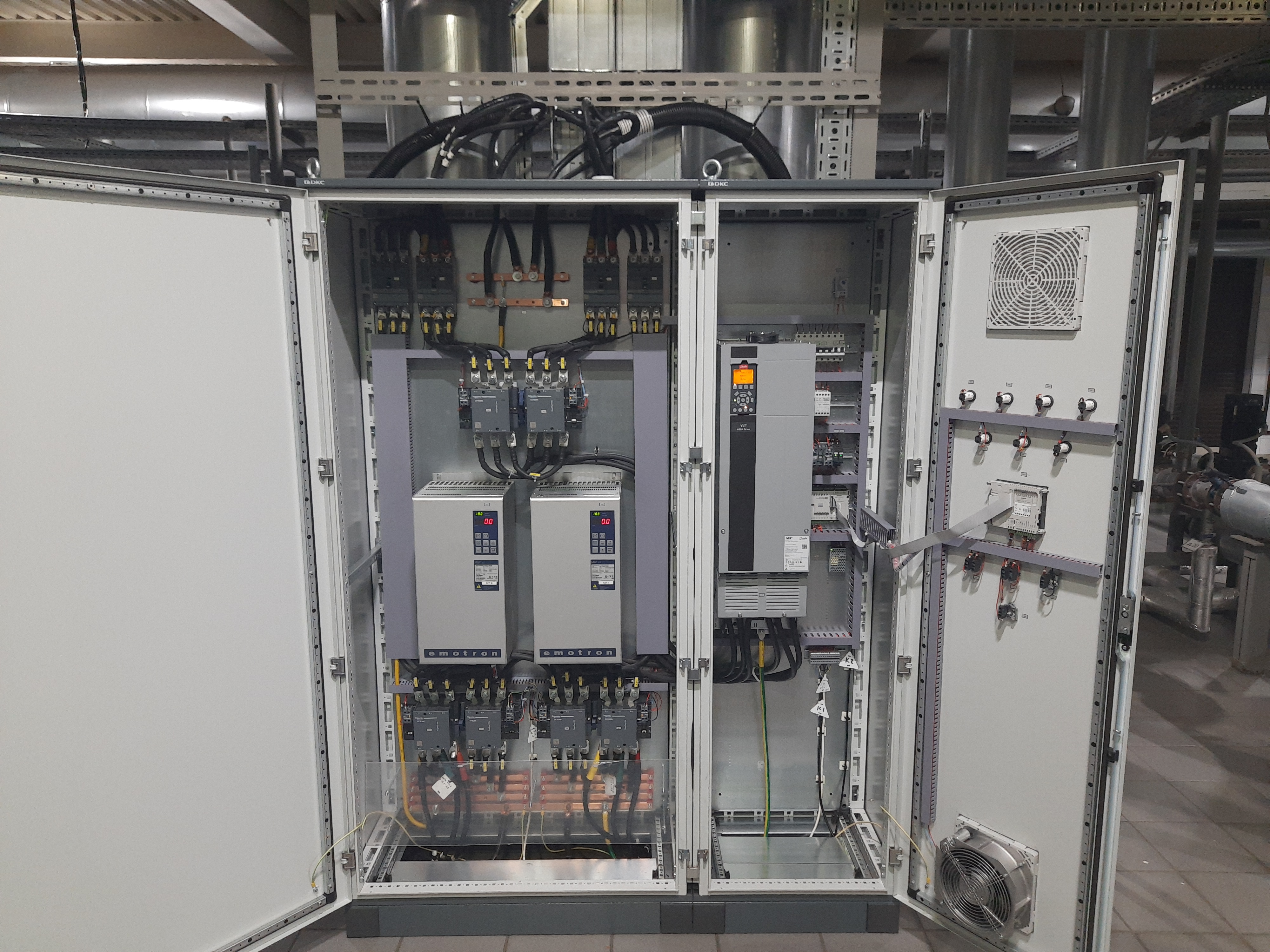

Вид щита управления изнутри

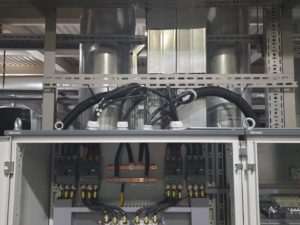

Выполнен подвод силового кабеля

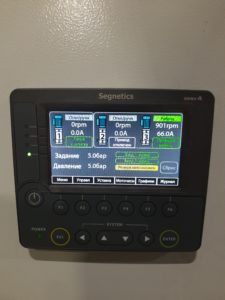

Главный экран оператора на ПЛК

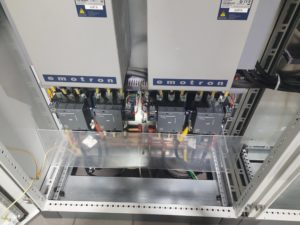

Контакторы коммутации силовых цепей. Шинная сборка отходящи

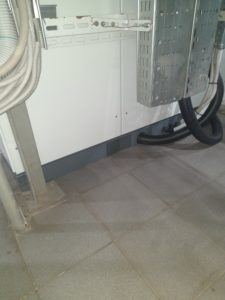

Монтаж отходящих линий (вид сзади ШУ)

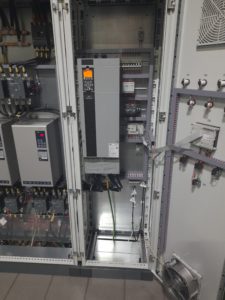

Преобразователь частоты. Цепи управления

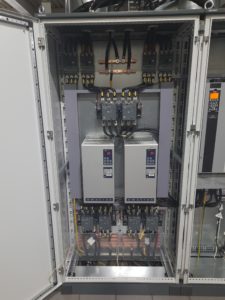

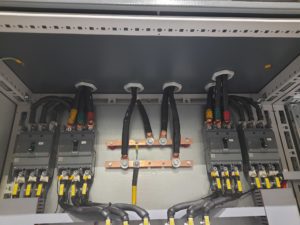

Силовые цепи

Силовые цепи

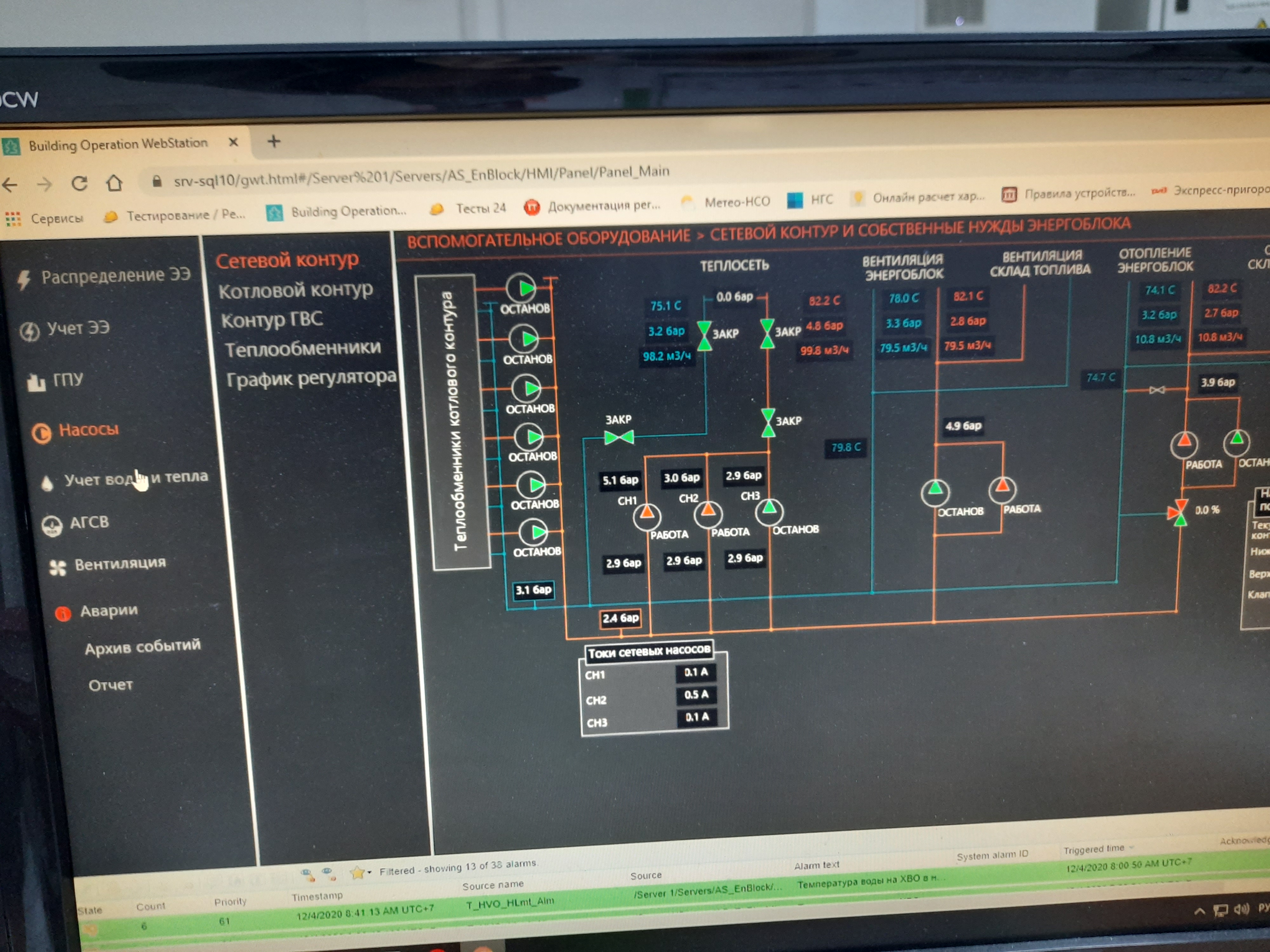

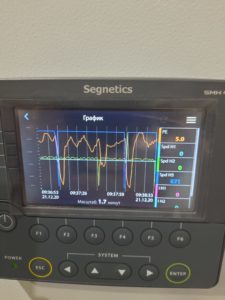

Тренды

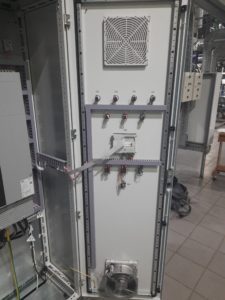

Цепи управления

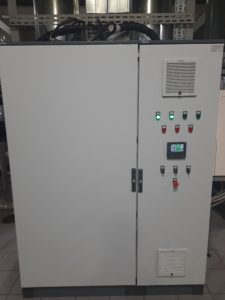

Шит управления внешний вид

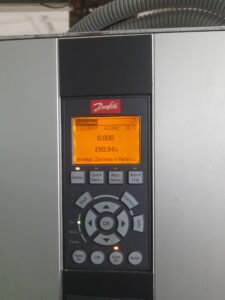

Cуществующий ПЧ
