Щит управления котлом

Комплексная поставка щита управления котлом (топливо – уголь) с первичными датчиками и исполнительными механизмами. Задача АСУ сводится к автоматическому поддержанию температуры теплоносителя путем оптимального регулирование технологических параметров работы котла.

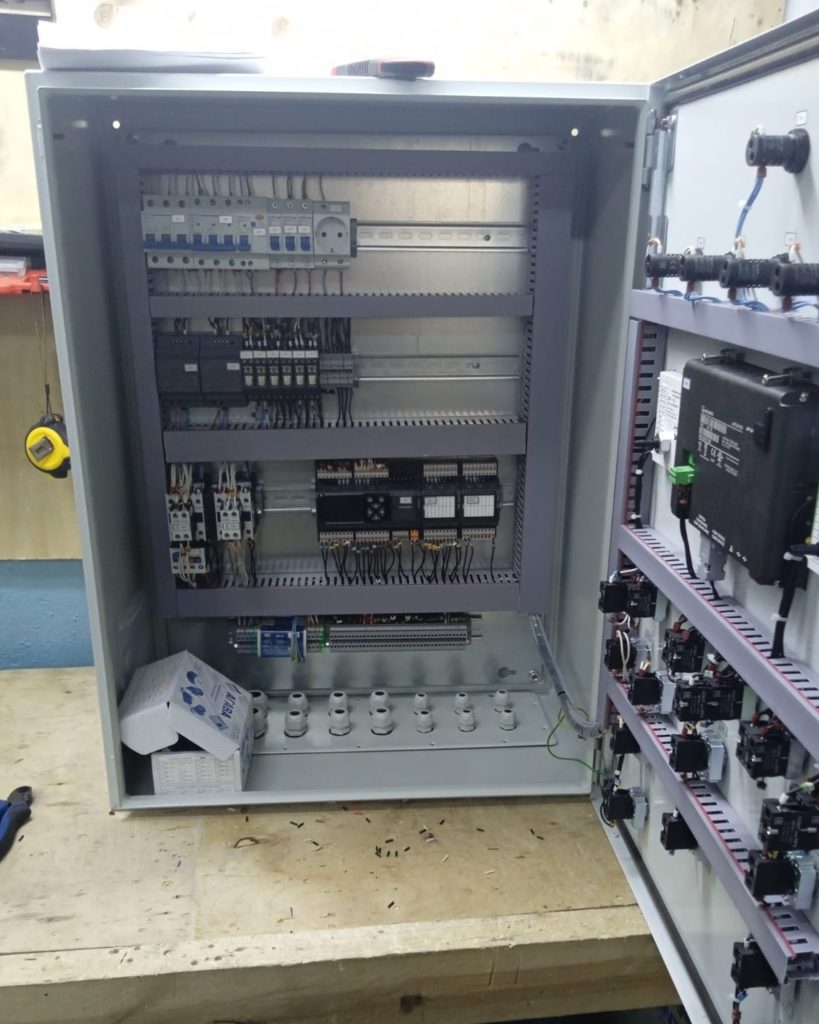

Основные функции

-защита котла, обеспечивающую его останов при отклонении технологических параметров от нормы и исчезновении напряжения в цепях защиты;
-дистанционный останов котла со щита управления;
-дистанционный пуск и останов электродвигателей дымососа и вентилятора дутья;
-дистанционное управление ходом шурующей планки;
-аварийную световую и звуковую сигнализацию при отклонении параметров от нормы;
-автоматическое и ручное регулирование технологических параметров котла;
-контроль технологических параметров;
-передача информации о состоянии оборудования в систему диспетчеризации по протоколу Modbus tcp ip.

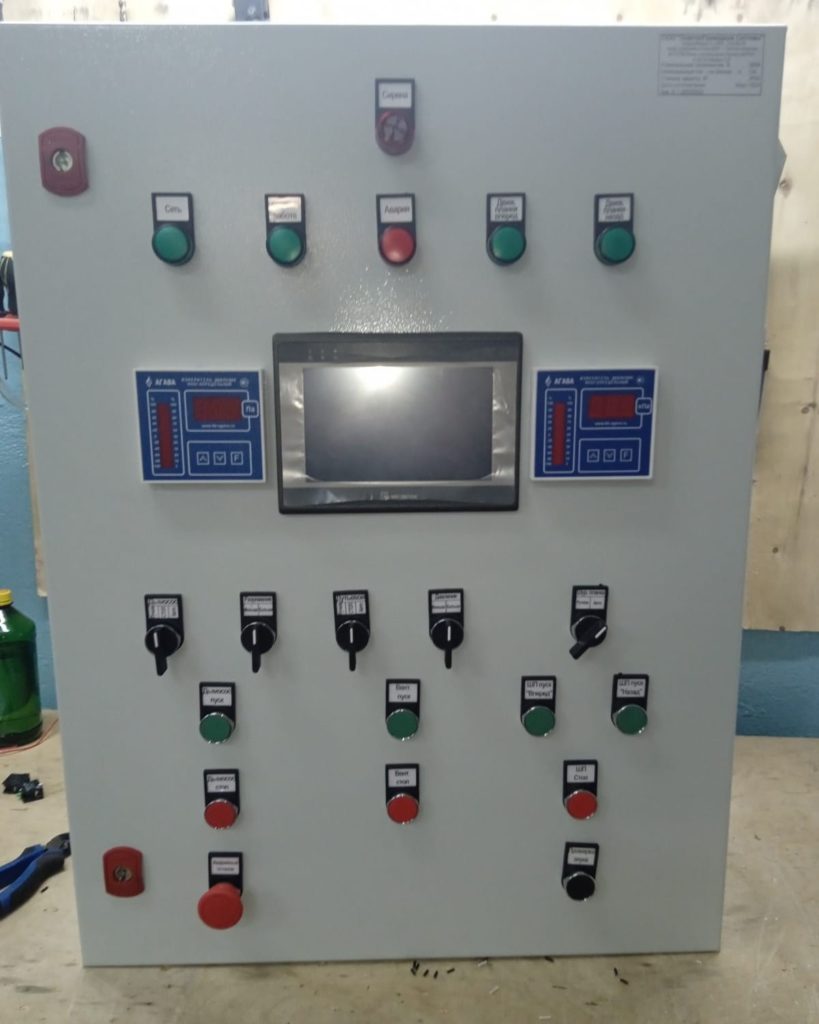

Решение

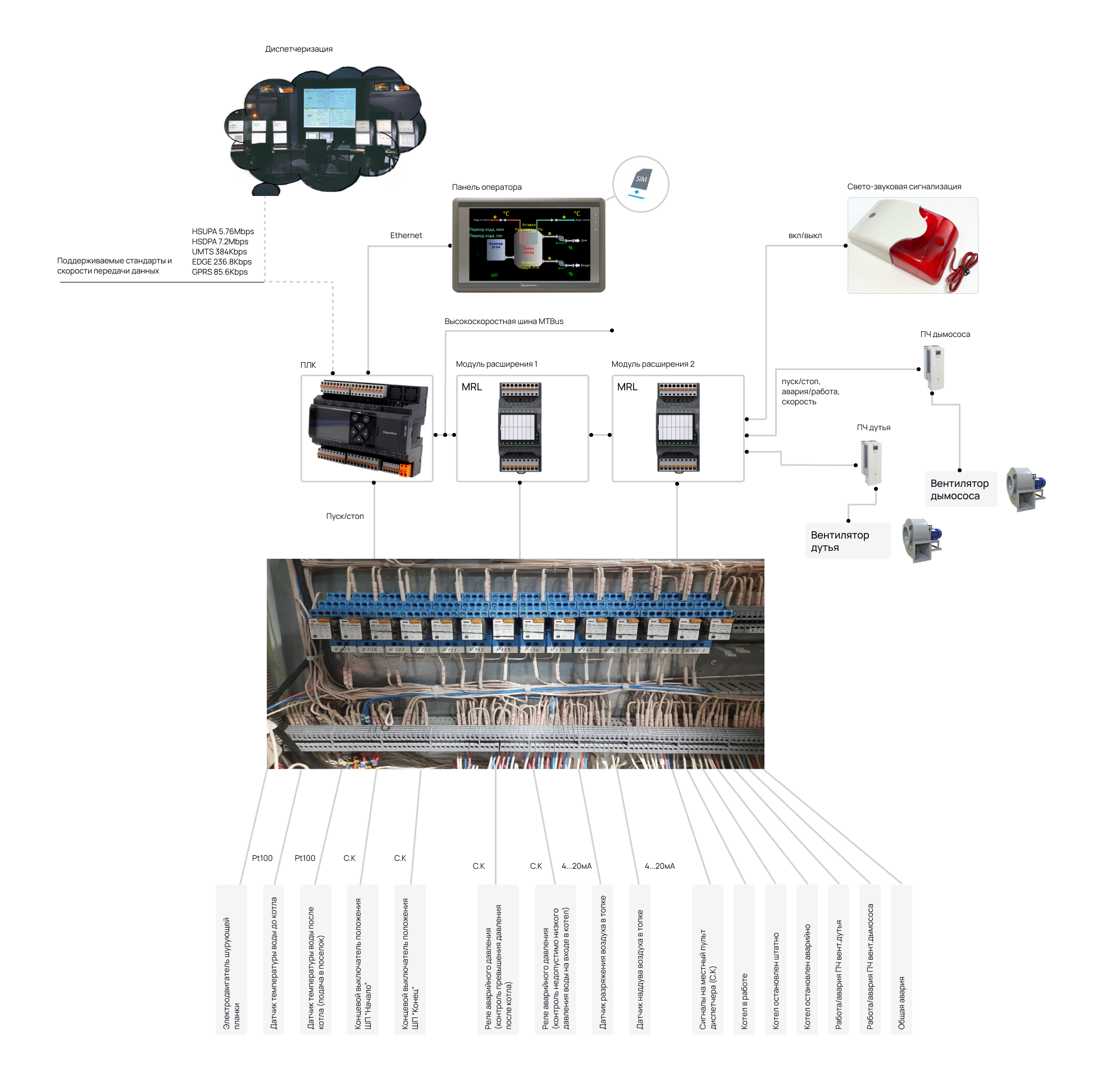

В основе системы управления – программируемый контроллер  segnetics MATRIX. Аппаратный функционал контроллера расширен модулями расширения MRL. Связь контроллера и модулей расширения обеспечивает высокоскоростная системная шина MTBus. Визуализация технологического процесса реализована на панели оператора Weintek eMT-серии, 10″. Параметры и статус работы оборудования удаленно передаются на верхний уровень. ПЛК осуществляет управление и контроль состояния ЧРП вентиляторов дымососа и дутья аппаратно (DO, DI, AO). Внедрены суточные и недельные режимы работы шурующей планки. В автоматическом режиме управление котлом осуществляется полностью без участия оператора по ранее заложены параметрам требующих поддержания. При возникновении в процессе работы каких-либо отклонений работе котлоагрегата выдается звуковой и световой сигнал на пульт оператора.

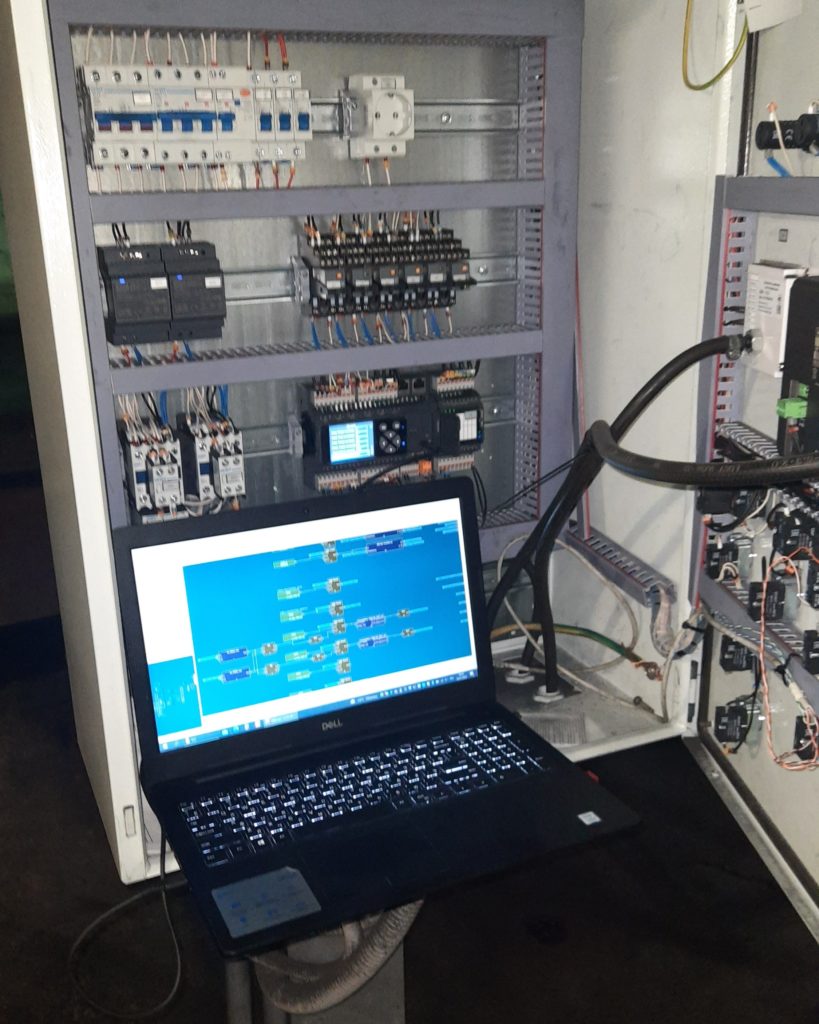

Результат

-Точное управление параметрами нагрева;
-Полностью автоматизированный цикл работы котлоагрегата;
-Плавная работа вентиляторов дымососа и дутья;  Точное поддержание заданных параметров разряжения и наддува;
-Экономия энергоресурсов за счет внедрения ЧРП;
-Отображение основных температурных характеристик в графическом виде.
